طرق الأسلاك لقواطع دوائر التيار المستمر 1P/2P/3P/4P في أنظمة إمداد الطاقة UPS

في تكوين أنظمة إمداد الطاقة UPS، تؤدي قواطع دوائر التيار المستمر الوظائف المزدوجة للعزل وحماية التيار الزائد لدوائر البطارية. تتوافق الأنواع المختلفة من مصادر طاقة UPS مع الفولتية والتيارات المختلفة المقدرة للبطارية، مما يتطلب تكييف قواطع دوائر التيار المستمر مع عدد أقطاب مختلف. ستتناول هذه المقالة بالتفصيل طرق توصيل الأسلاك المختلفة لقواطع دوائر التيار المستمر 1P/2P/3P/4P المطبقة في أنظمة UPS.

1. تحتوي قواطع الدائرة على معلمات قياسية بما في ذلك الجهد المقنن والتيار المقنن (لأنواع 1P). عندما تفشل هذه المعلمات في تلبية متطلبات الجهد والتيار للبطارية، يمكن زيادة جهد التشغيل والتيار عن طريق إضافة عدد أعمدة قاطع الدائرة واعتماد تكوينات التوصيل المتوازي المتسلسل. على وجه التحديد، يزيد التوصيل المتسلسل من الجهد بينما يزيد التوصيل المتوازي من التيار.هنا، نأخذ الجهد المقنن 250 فولت كمثال.

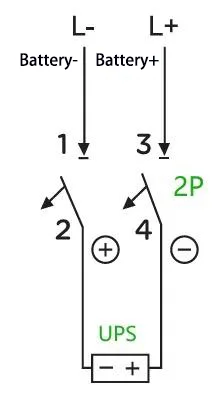

ج:على سبيل المثال: بالنسبة لوحدة UPS بسعة 40 كيلو فولت أمبير وسلسلة بطارية مصنفة مكونة من 32 خلية (معادلة جهد الشحن: 14 فولت × 32 = 448 فولت؛ هناك أيضًا بطاريات بجهد شحن عائم يبلغ 13.6 فولت فقط، والذي يستخدم هنا لأغراض التوضيح فقط)، يتم حساب الحد الأقصى لتيار التشغيل على أنه 40 كيلو فولت أمبير × 1.0 ÷ 90% ÷ 10 فولت ÷ 32 = 139 أمبير (بافتراض أن عامل الطاقة 1.0، وكفاءة 90%، وجهد قطع مجموعة UPS يبلغ 10 فولت لكل خلية). في هذه الحالة، يكون قاطع الدائرة 2P 500 V 200 A كافيًا. طريقة الأسلاك هي كما يلي:

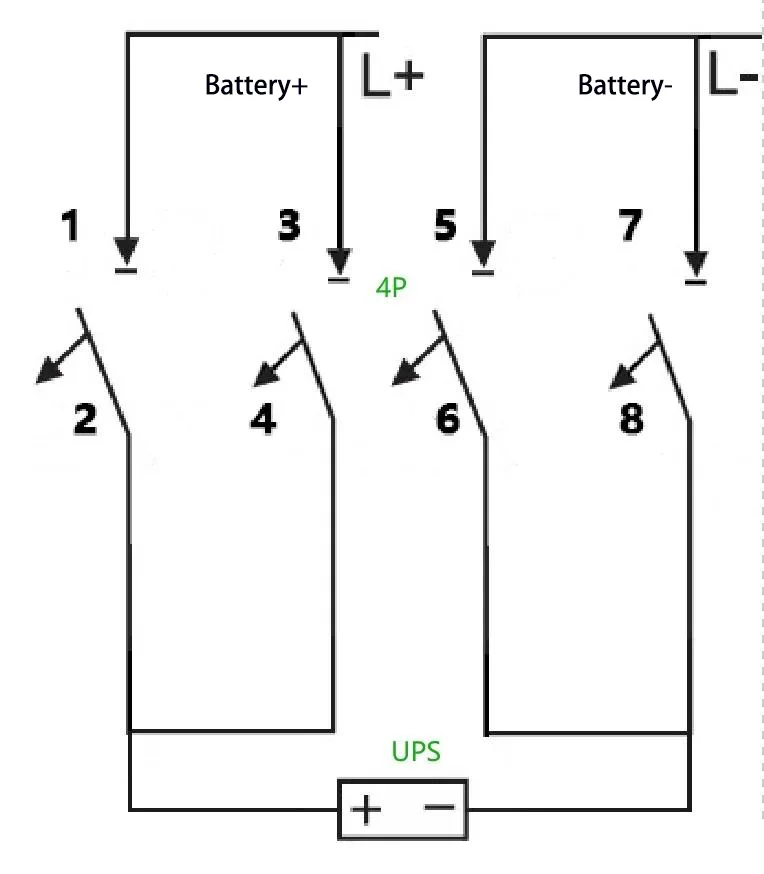

ب:ماذا لو تم استخدام قاطع الدائرة 2P 500 V 100 A بدلاً من ذلك؟ يمكن تحقيق هذا المطلب باستخدام قاطع الدائرة 4P - على وجه التحديد، من خلال موازنة مجموعتين من قواطع الدائرة 2P لتعزيز قدرة حمل التيار. طريقة الأسلاك هي كما يلي:

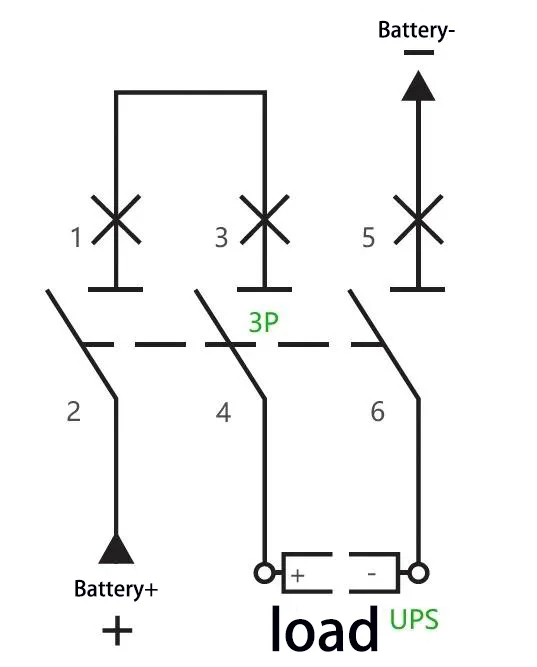

ج:على سبيل المثال: بالنسبة لوحدة UPS بسعة 40 كيلو فولت أمبير وسلسلة بطارية مصنفة مكونة من 40 خلية (معادلة جهد الشحن: 14 فولت × 40 = 560 فولت)، يتم حساب الحد الأقصى لتيار التشغيل على أنه 40 كيلو فولت أمبير × 1.0 ÷ 90% ÷ 10 فولت ÷ 40 = 111 أمبير. يمكن اعتماد قاطع دائرة 3P 750 فولت 150 أمبير، مع اثنين من قواطع الدائرة أقطاب متصلة على التوالي. طريقة الأسلاك هي كما يلي:

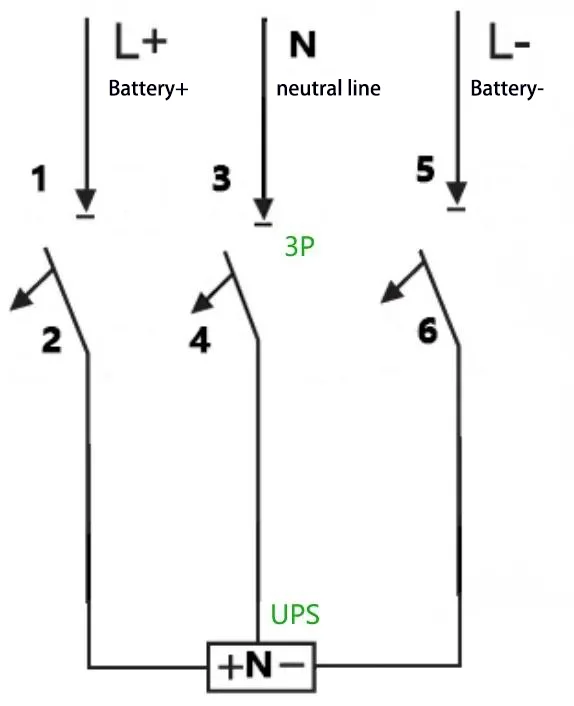

د:على سبيل المثال: بالنسبة إلى UPS بسعة 40 كيلو فولت أمبير، وسلسلة بطارية مصنفة مكونة من 32 خلية، ووصلة سلكية محايدة (معادلة جهد الشحن: 14 فولت × 32 = 448 فولت، أي ±224 فولت)، يتم حساب الحد الأقصى لتيار التشغيل على أنه 40 كيلو فولت أمبير × 1.0 ÷ 90% ÷ 10 فولت ÷ 32 = 139 أمبير. A 3P 500 فولت يمكن اعتماد 200 قاطع كهربائي، وطريقة الأسلاك هي كما يلي:

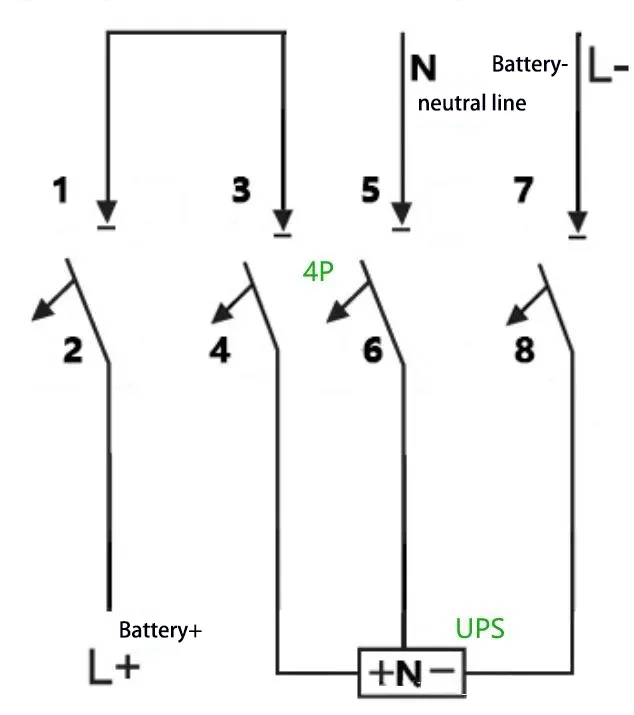

ه:على سبيل المثال: بالنسبة إلى UPS بسعة 40 كيلو فولت أمبير، وسلسلة بطارية مصنفة مكونة من 40 خلية، ووصلة سلكية محايدة (معادلة جهد الشحن: 14 فولت × 40 = 560 فولت، أي ±280 فولت)، يتم حساب الحد الأقصى لتيار التشغيل على أنه 40 كيلو فولت أمبير × 1.0 ÷ 90% ÷ 10 فولت ÷ 40 = 111 أمبير. A 4P 750 فولت 150 يمكن اعتماد قاطع الدائرة الكهربائية، مع توصيل اثنين من أقطابه على التوالي. طريقة الأسلاك هي كما يلي:
