قواطع دوائر PV DC

لا تملك أحدث قواطع دوائر ICHYTI pv dc المصنوعة في الصين القدرة على تبديل التروس مع الحمل ، في حين أن قواطع الدائرة DC مناسبة للحالات التي لا تكون فيها متطلبات الجهد عالية ولا يلزم إجراء تعديلات متكررة ، مثل دوائر الإضاءة والأجهزة المنزلية.

إرسال استفسار PDF تحميل

وصف المنتج

إن قاطع الدائرة الصينية ICHYTI pv dc متوفر في المخزون مناسب للحماية من الحمل الزائد والقصير على أنظمة التيار المستمر ، وهو مناسب لمعدات التيار المستمر والمعدات الكهربائية ذات التيارات المقدرة أقل من 63 أمبير والجهد المقنن 300 فولت ، 600 فولت ، 1000 فولت. يستخدم هذا المنتج على نطاق واسع في مختلف المجالات مثل الطاقة ، والبريد ، والنقل ، والتعدين ، والمؤسسات ، ويلبي معايير IEC60898-1 و GB140482. بالمقارنة مع المنتجات المماثلة ، فإن هذا المنتج لديه أعلى مستوى جهد مقدر.

معلمة قاطع الدائرة الكهروضوئية ICHYTI (المواصفات)

موديل المنتج		NBL7-63
عمود		1 ص	2P	4 ص
الإطار الحالي		63 أ
التصنيف الحالي	في	6 ، 10 ، 16 ، 20 ، 25 ، 32 ، 40 ، 50z63A
تصنيف جهد العمل	Ue (DC)	300 فولت	500/600/1000 فولت	1000 فولت
تصنيف الجهد العزل	واجهة المستخدم	1200 فولت
الدافع المقدر يتحمل الجهد	Uimp	6 كيلو فولت
قدرة الانهيار	ليو	6 ك
خاصية التعثر		C
نوع التعثر		مغناطيسي حراري
الحياة الكهربائية	فِعلي	500 دورة (إطار 63A)
	معيار	300 دورة
الحياة الميكانيكية	فِعلي	10000 دورة (إطار 63A)
	معيار	9700 دورة
فئة الجهد الزائد		ثالثا
درجة التلوث		3
حماية الدخول		IP40 منفذ الأسلاك IP20
مقاومة الرطوبة والحرارة		الصف 2
سعة المحطة		2.5 × 35 مم 2
عزم الربط للمحطات		2.0 & 3.5 نانومتر
درجة الحرارة المحيطة		-30â ã + 70â
درجة حرارة التخزين		-40â ã + 85â
طريقة التثبيت		DIN
معيار		IEC60947-2

ميزة ICHYTI pv dc قاطع الدائرة

◉ يجعل التصميم الأمامي العلوي عملية المقبض أكثر راحة وأمانًا ؛

◉ يتجاوز العمر الميكانيكي 20000 مرة ، مما يضمن الاستخدام طويل الأمد ؛

◉ الامتثال لمعايير GBT140482 ، IEC60947-2 ، المتطلبات البيئية للاتحاد الأوروبي RoHS ، وشهادات CCC و CE ؛

◉ مناسب لأنظمة التيار المستمر ، وخاصة أنظمة الاتصالات والأنظمة الكهروضوئية.

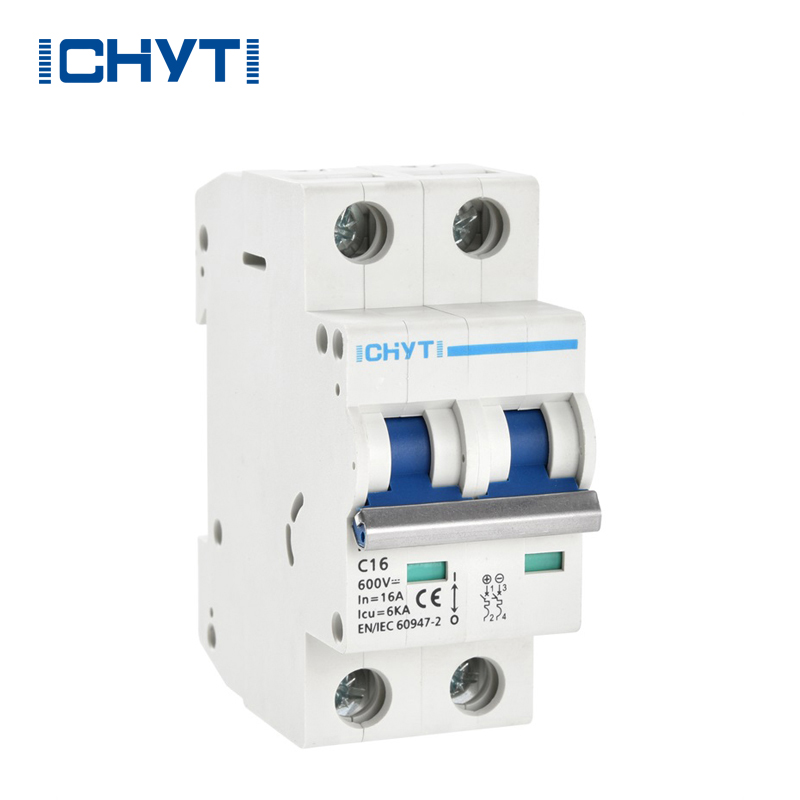

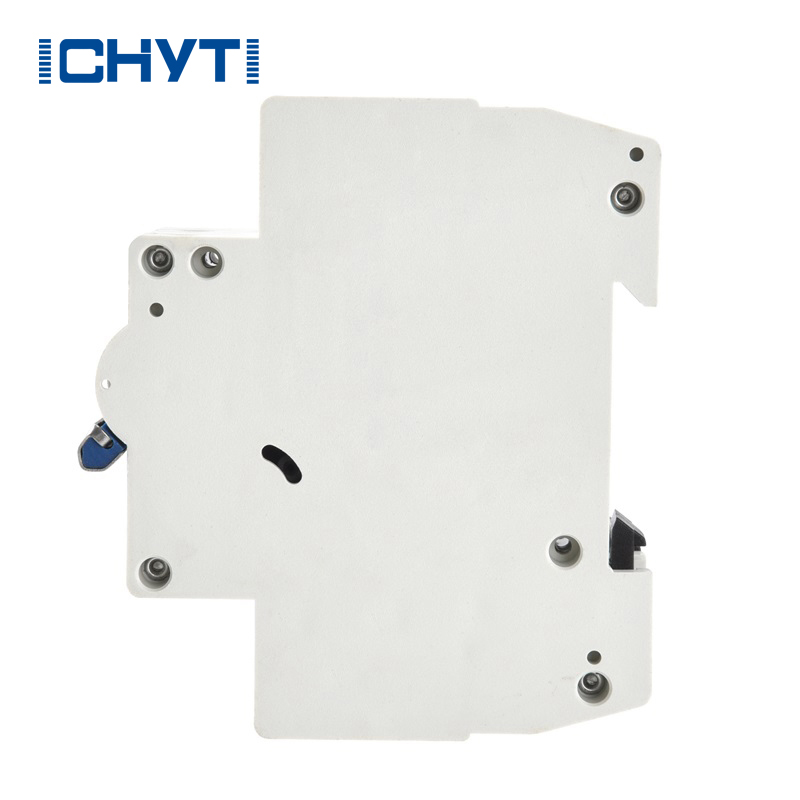

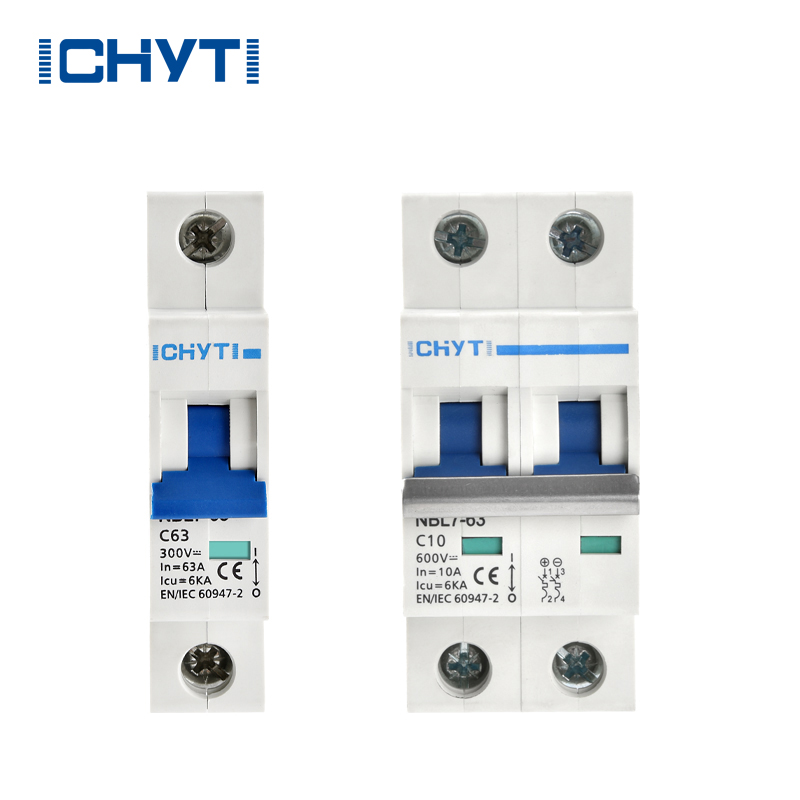

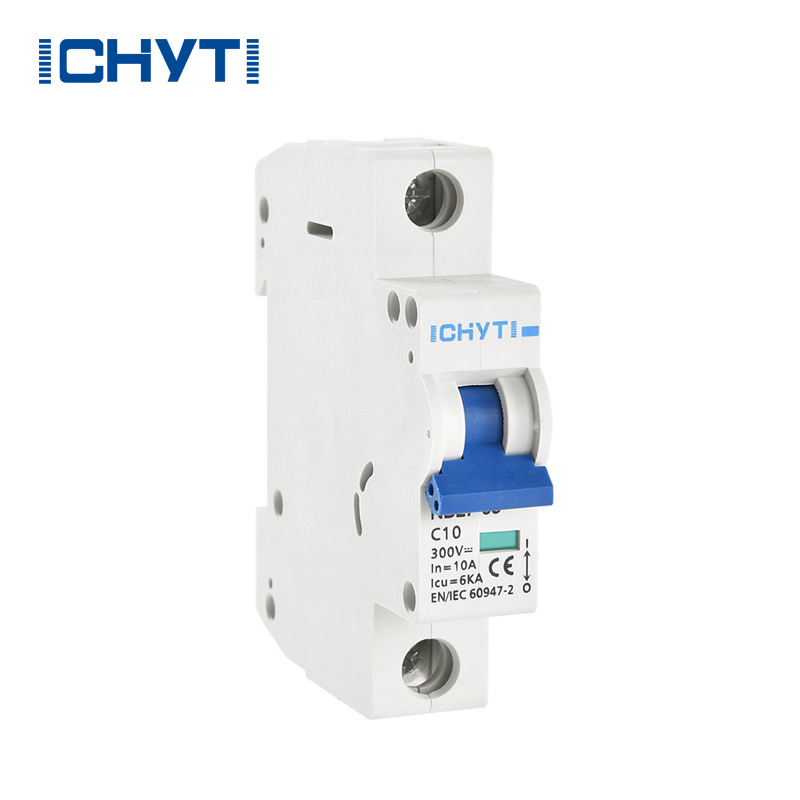

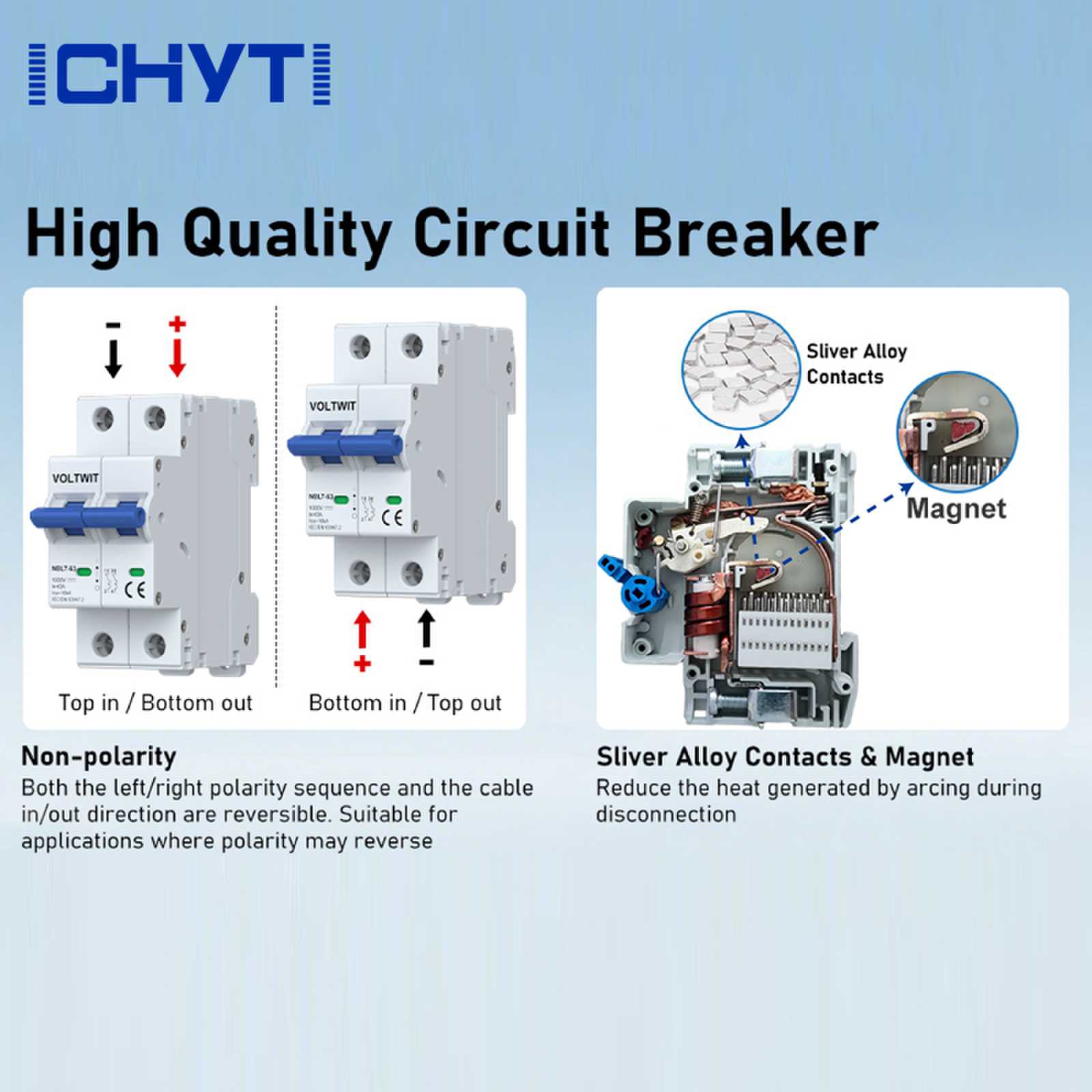

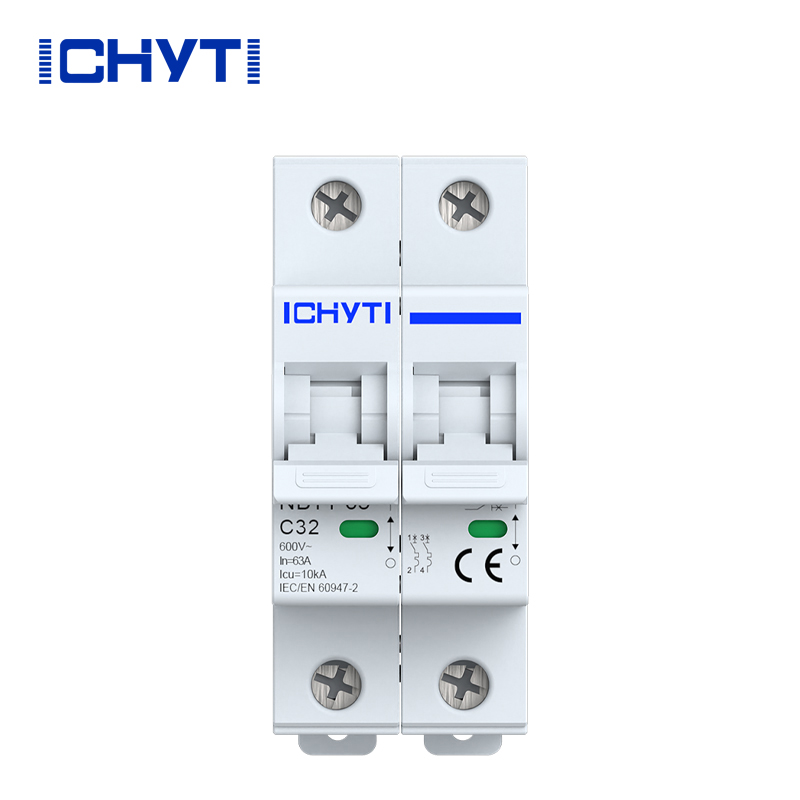

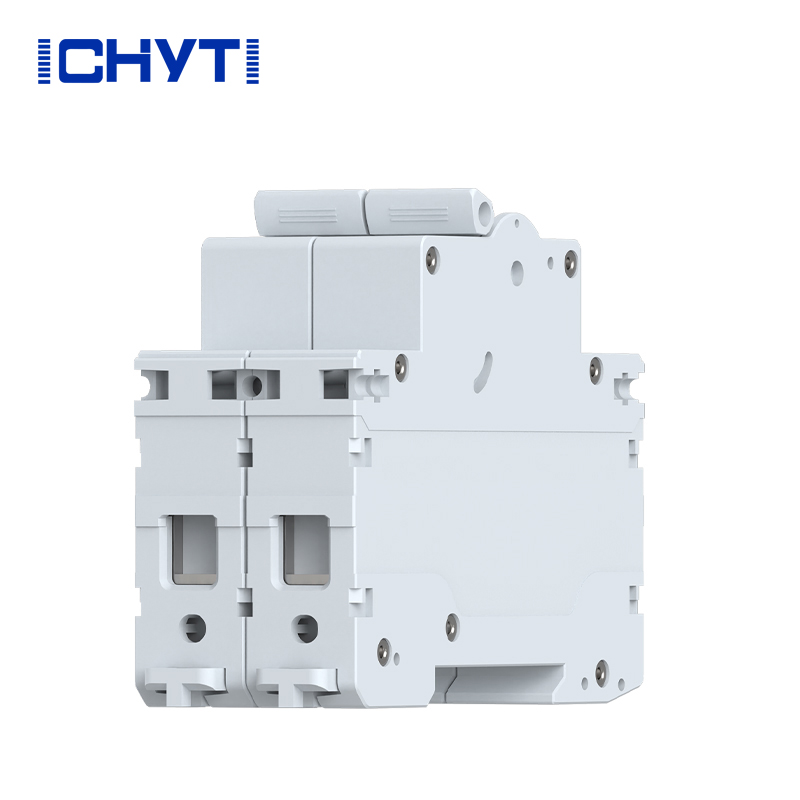

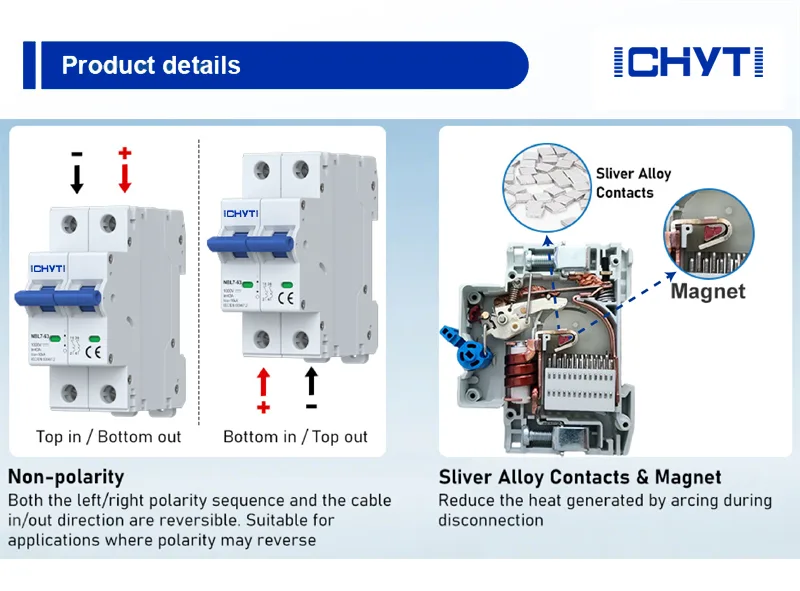

تفاصيل قاطع الدائرة ICHYTI pv dc

ICHYTI pv dc قواطع دوائر التنمية الصعوبات

يواجه تطوير قاطع الدائرة الكهروضوئية DC صعوبتين رئيسيتين. أولاً ، لا يتقاطع تيار نظام التيار المستمر مع الصفر بشكل طبيعي ، لذلك لا يمكن استخدام تقنية إطفاء القوس الناضجة مثل قواطع دوائر التيار المتردد ؛ ثانيًا ، هناك عدد كبير من المكونات الحثية في نظام التيار المستمر ، والتي تخزن كمية كبيرة من الطاقة ، مما يزيد من صعوبة كسر تيارات أعطال التيار المستمر.
